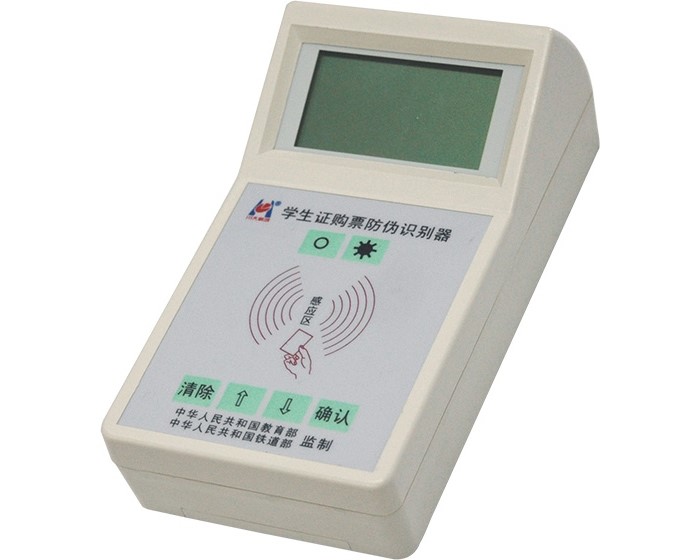

KHP-T2 台式识别设备

识别器标配有USB（或串口）通信线一条、SAM卡一张（已安装在识别器里面）、软件光盘一张、电源适配器一个、使用说明书一份。台式识别设备可在各个学校、火车站、火车票代售点使用。在学校使用时，可完成学生信息读写、购票次数充值等功能（充值次数有一定限制）；在火车站使用时，可完成购票（划减购票次数）和退票（增加购票次数）等功能；在火车票代售点使用时，只具有划减购票次数的功能。

一、产品配置

　　1、电源适配器
　　电源适配器直接插入市电插座给识别器供电。识别器也可通过4节5号干电池供电。如果识别器长时间不使用，请将干电池取出，以免电池漏液腐蚀电路。

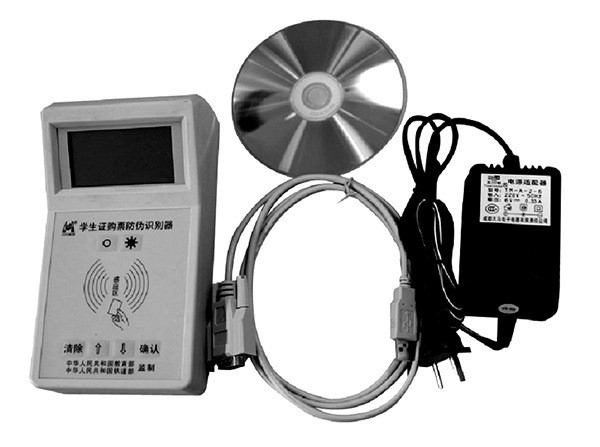

图1 产品配置

　　2、USB（或串口）通信线
　　实现识别器与计算机的连接，以便通过计算机把学生的购票信息写入到优惠卡中。

　　3、软件光盘
　　光盘装有发行优惠卡的软件，通过此软件可以把学生的购票信息写入到优惠卡之中。

　　4、SAM卡
　　SAM卡起着非常重要的安全作用，该卡在出厂前已经安装好。SAM卡见图2所示。

图2 识别器SAM卡

　　注意：
　　　　SAM卡有缺口边朝外，芯片朝下；
　　　　装、取SAM卡时请关掉识别器的电源；
　　　　如非生产商指定，任何人不得私自随意将SAM卡取出。

二、识别器技术参数

三、识别器介绍

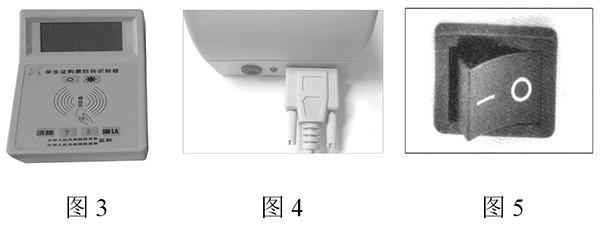

识别器外观及接口如图3、图4、图5所示。

　　O 键：特殊功能键，系统信息显示以及升级控制用。
　　* 键：背光键，用于控制液晶屏的背光灯是否启用。
　　清除键：用于返回上一级菜单或取消操作。
　　↑ / ↓ 键：上翻键/下翻键，上下移动选择菜单。如果学校名称超过8个汉字，可使用这两个按键对学校名称进行翻屏显示。
　　确认键：执行当前操作。
　　识别器接口：识别器接口如图4所示，自左而右分别是电源插孔、电源指示灯、数据通信接口。
　　电源开关：如图5所示，“O”按下时，表示电源关，“1”按下时表示电源开。
