射频识别

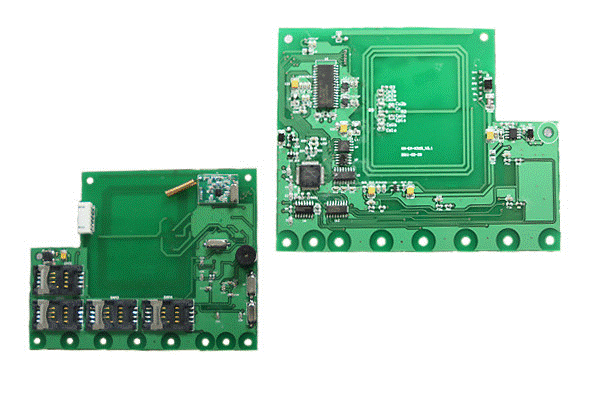

高速公路应急机读写模块
科鸿智信
高速公路应急机读写模块的产品概述内容：“应急机读写模块是一款工业级、多功能复合卡读写模块，其专门设计定位于高速公路路径识别、无线自动识别、物资管理智能化等应用领域。它采用32位ARM处理器，集成RFID通信模块、非接触IC卡读写模块和接触式IC卡读写模块于一体。采用RS232串口通信，完成对433MHz ISM频段的有源射频标签卡进行双向通信，完成对MIFARE1、MIFARE PROX等系列13.56MHz非接触式IC卡进行读写操作，完成对内嵌SAM卡的读写操作。
| 高速公路应急机读写模块 | ||
| 1.RFID指标 | 无线链路 | 载波频率 433MHz 占用带宽 ≤700KHz 频率稳定度 ≤50×10-6 EIRP（有效全向辐射功率） 5dBm 杂散发射（30MHz ~ 4.3GHz） ≤-36dbm 接收灵敏度≤-85dbm 调制方式 2-FSK 调制误差 -20kHz ~ +20kHz 调制频偏 80kHz 编码方式 NRZ 位速率 9.6 kbps～255kbps 位时钟精度 ±20ppm 位误码率 30ppm以内 天线极化 线极化 前导码 10101010b 后导码 10101010b |
| 2.IC卡指标 | (1)IC卡读写模块 | 工作频率 13.56MHz 通信速率 106Kbps |
| (2)IC卡读写功能 | 支持逻辑加密卡、CPU卡、双界面CPU卡/ Mifare I, Mifare Pro And Pro-X； 支持ISO7816、ISO14443 TYPE A标准； IC卡典型交易时间：≤100ms； 非接触式IC卡读写距离：0～100mm； 读写器的读写错误率：≤0.00001； 读写器与卡之间采用三重DES加密算法进行双向鉴别，数据通信符合国家相关标准的要求。 具三种声光报警信号,分别表示不同类型情况：读写正确完成、读写错误或未能完成、读写器故障等。对 非法卡或发现卡中信息有异变则自动发出声光报警信号。 读写器应配套提供对IC卡进行读写，密码校验等操作的标准库函数。 支持在线程序升级及提供在线升级软件。 |
|
| 3.通用指标 | (1)电源 | 交流 220V或直流供电 |
| (2)环境适应性 | 工作温度下限 -20℃ 存储温度下限 -30℃ 工作温度上限 70℃ 存储温度上限 80℃ 环境湿度为10%至95%RH之间 振动 符合GB2423.10 冲击 符合GB2423.5 碰撞 符合GB2423.6 |
|
| (3)电磁兼容 | 无线电骚扰：无线电骚扰限值应符合GB9254-1998相应级别（A级或B级）的规定。 抗扰度：抗扰度限值应符合GB/T 17618-1998中的相应规定。 |
|
| (4)安全 | 符合GB4943-1995信息技术设备的安全的规定。 | |
| (5)可靠性 | MTBF ≧10，000h | |
| (6)计算机通信功能 | 标准RS232接口； 通信速率：9.6kbps ～ 115.2kbps； |
|
| (7)复合通行卡读写功能 | 能够在计算机控制下读取复合通行卡内保存的路径信息和入/出口信息； 能够检测复合通行卡的状态并设置复合通行卡为休眠状态、待机状态或工作状态； 读写器与RFID模块之间采用三重DES加密算法进行双向鉴别。 |
|
| (8)PSAM卡安全模块 | 具有PSAM卡座，支持内置PSAM卡安全模块,数量不少于4个； 符合ISO7816标准，支持T=0、T=1两种通信格式； 支持高速PSAM卡。 |
|
| (9)复合读写器整体典型交易时间 | 复合读写器典型交易时间≤250ms。 | |
